Ротаметры – измерительные приборы для определения расхода жидкости или газа в трубопроводной системе. Такие расходомеры активно используются на промышленных предприятиях различных отраслей, с их помощью можно контролировать поток и отслеживать правильность технологических процессов.
Область применения
Ротаметры для воды и газовых сред устанавливаются в проточные трубопроводные системы для измерения объема проходящей рабочей среды. Такие приборы работают по поплавковому принципу и не требуют внешнего источника питания, что обеспечило им широкое распространение на различных предприятиях.
Ротаметры активно используются в следующих отраслях:
- В химической и нефтеперерабатывающей промышленности. С помощью таких устройств определяется расход реагентов и продуктов переработки, что важно для контроля технологического процесса;
- На электростанциях. С помощью ротаметров отслеживается количество пара, расход воздуха и другие важные показатели;
- В медицине и научных исследованиях. Высокоточные приборы позволяют контролировать движение жидких и важных сред во время экспериментов;
- В пищевой отрасли. С помощью ротаметров отслеживается перемещение жидких ингредиентов по трубопроводам;
- В системах водоочистки. Приборы помогают отслеживать перемещение реагентов для очистки канализационных стоков.
Особенности конструкции

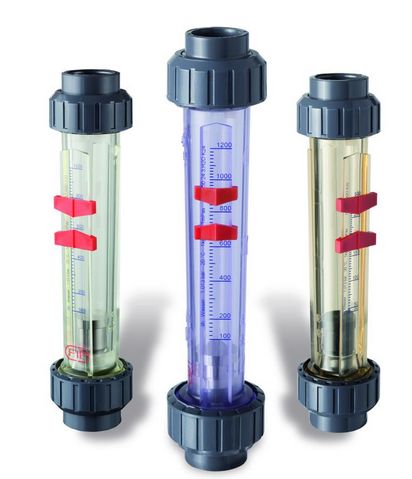

Ротаметр представляет собой коническую стеклянную трубку с нанесенной шкалой и установленным внутрь поплавком. Под действием давления рабочей среды поплавок перемещается вверх: чем больше он поднимается, тем больше скорость движения среды. Поплавок в итоге замирает на высоте, где плавучесть уравновешивается гидравлическим сопротивлением потока.
Значение расхода жидкости или газа определяется по шкале в соответствии с высотой подъема поплавка. Как только интенсивность потока снижается, под действием силы тяжести он опускается и показывает уменьшение расхода. Простая конструкция не нуждается в дополнительных источниках энергии: поплавок перемещается за счет интенсивного движения потока снизу вверх, а затем опускается по законам физики.
ВАЖНО: Простота устройства сочетается с точностью измерений. Ротаметр способен долго определять расход с минимальной погрешностью. Он показывает высокую точность при повторяемых измерениях, показания прибора практически полностью совпадают.
Преимущества ротаметров
Ротаметры получили широкое распространение на промышленных предприятиях различных отраслей и на других объектах благодаря нескольким преимуществам:
- Простота конструкции и монтажа. Из-за минимального количества компонентов такой прибор крайне редко выходит из строя;
- Минимальная потеря давления для подъема поплавка. Использование специального оборудования для контроля расхода не меняет гидравлические характеристики трубопровода;
- Широкий динамический диапазон. Такие устройства могут использоваться для измерения различных объемов расхода: они подходят для установки в трубопроводы различного диаметра.
- Различные варианты исполнения. Можно выбрать и купить ротаметр с коррозионностойким, взрывозащищенным и иными вариантам корпусов.
Как выбрать?
Выбор ротаметра будет зависеть от требуемого диапазона измерений, диаметра трубопроводной системы, требований к материалу и исполнению прибора. На нашем сайте представлен широкий ассортимент, можно выбрать подходящее измерительное оборудование для любого предприятия. Ознакомьтесь с характеристиками, подберите подходящую модель и оформите заказ с доставкой по Москве на выгодных условиях.
