Отводы PP-H

Отвод PP-H — это специальный фитинг, который позволяет выполнить изменение направления трубопровода без создания дополнительного ответвления. PP-H (или PPH) — это полипропилен-гомополимер. В отличие от бытовых пластиковых уголков для канализации или систем отопления, полипропиленовый отвод данного типа предназначен исключительно для монтажа промышленных и инженерных сетей.



Изделие подбирается строго по углу поворота, диаметру, способу сварки и параметрам системы. Для создания надежной магистрали важно использовать эти элементы и другие фитинги PP-H в одной связке, обеспечивая герметичность и долговечность всего узла.

Виды отводов PP-H в каталоге

Выбор того, какой угол PP-H использовать, зависит от проекта, диаметра, условий монтажа и параметров трубопровода.



Таблица по углу:



Таблица по способу соединения:

Способы соединения и конструктивные особенности

Конструкция фитинга определяет метод его интеграции в сеть:

• Раструбная сварка: конец трубы вставляется в раструб, нагревается и формируется монолитное сварное соединение.
• Стыковая сварка: торцы трубы и фитинга нагреваются специальным инструментом и соединяются под давлением.

Для качественного монтажа очень важно совпадение присоединительных размеров. При стыковом методе необходимо дополнительно проверять соответствие SDR трубы и отвода. Для работ требуется специализированное сварочное оборудование. Не все отводы рассчитаны на одинаковое давление или имеют одинаковую толщину стенки, поэтому выбор между раструбным и стыковым монтажом делается исходя из проектных требований, а не универсальных правил.

Основные характеристики отводов PP-H

При изучении спецификации учитываются следующие параметры:

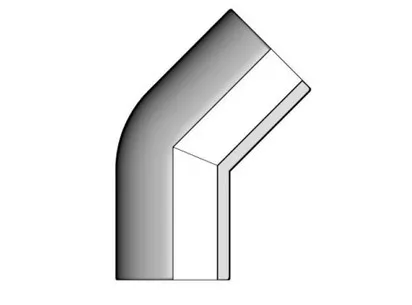

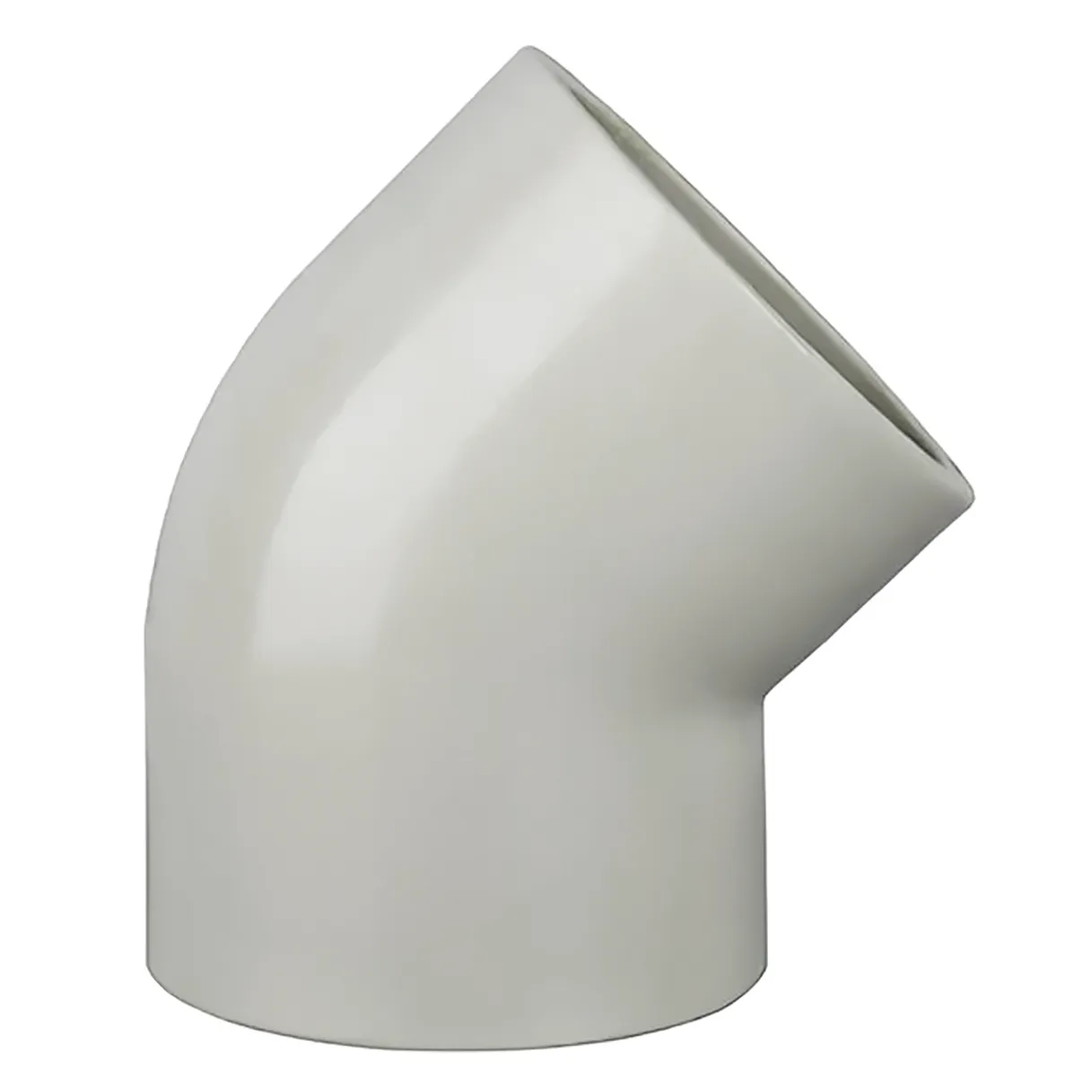

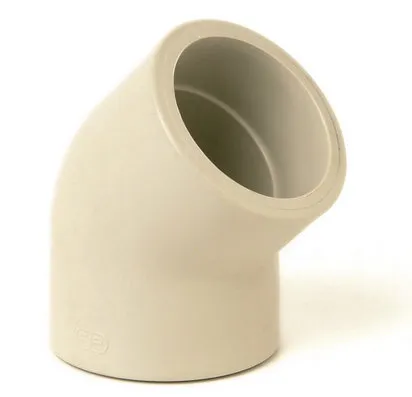

• угол поворота (угольник 45° или 90°);
• наружный диаметр и номинальный диаметр (DN);
• показатель SDR (например, SDR11 или SDR17.6), определяющий соотношение диаметра к толщине стенки;
• номинальное давление (возможны варианты PN6, PN10 и др.);
• способ сварки;
• рабочая температура;
• производитель (в каталоге представлена продукция таких брендов, как Simona, FIP, IPS);
• совместимость с транспортируемой средой.

Конкретные значения всегда указываются для отдельной модели и не распространяются на весь ассортимент категории.

Где применяются отводы PP-H

Благодаря высокой химической стойкости и прочности, эти изделия востребованы в следующих сферах:

• промышленные трубопроводы и производственные инженерные системы;
• системы водоподготовки;
• очистка промышленных стоков;
• химические и технологические линии.

Материал подходит для транспортировки воды, технических и химических жидкостей, совместимых с PP-H. Важно: фитинг не подходит для любой агрессивной среды. Всегда проверяйте химическую совместимость материала с конкретной средой, ее концентрацией и температурой. Используйте наш калькулятор, чтобы проверить химическую стойкость материала.

Как подобрать отвод PP-H

Алгоритм выбора надежного элемента:

1. Определить требуемый угол поворота — 45° или 90°.
2. Выбрать способ монтажа — раструбная или стыковая сварка.
3. Проверить наружный и номинальный диаметр, сверив данные с параметрами используемой трубы PP-H.
4. Сопоставить SDR трубы и фитинга для исключения напряжений в стыке.
5. Проверить номинальное и рабочее давление (номинальное давление должно превышать пиковые нагрузки в системе).
6. Учесть рабочую температуру транспортируемой среды.
7. Проверить химическую совместимость PP-H со средой.
8. Убедиться в совместимости изделий разных производителей и товарных серий. Не рекомендуется соединять компоненты разных брендов без тщательной проверки размеров, SDR, стандартов изготовления и официальных рекомендаций производителей.

Для создания полноценной трубопроводной системы отводы также интегрируются с такими элементами, как запорная арматура PP-H.

Техническая документация и условия заказа

Мы предлагаем возможность подбора отводов по диаметру, SDR и рабочим параметрам. У нас в наличии актуальные технические каталоги и сертификаты соответствия. Осуществляем поставку продукции разных производителей. Доступны как оптовые, так и розничные поставки. Организуем оперативную доставку по Москве и регионам России.

Параметры выбора отвода PP-H

FAQ

Чем отвод PP-H 45° отличается от отвода 90°?

Угол 45° обеспечивает более плавное изменение направления потока, снижая гидравлическое сопротивление, тогда как угол 90° используется для строгого поворота трубопровода под прямым углом.



Чем отличаются отводы для раструбной и стыковой сварки?

Отвод для раструбной сварки имеет расширенный конец (раструб) для ввода трубы, а для стыковой сварки торцы выполнены под прямую сварку встык, что часто применяется на больших диаметрах и высоких давлениях.



Как подобрать отвод PP-H по диаметру трубы?

Необходимо точно измерить наружный диаметр трубы и сверить его с маркировкой фитинга, убедившись в полном совпадении номинального диаметра (DN) и серии SDR.



Что означают обозначения SDR и PN?

SDR (Standard Dimension Ratio) — это отношение наружного диаметра к толщине стенки, а PN указывает на номинальное давление, которое изделие выдерживает при 20°C в течение 50 лет. Конкретные значения зависят от модели.



Можно ли использовать отводы PP-H для химических сред?

Да, полипропилен-гомополимер обладает высокой химической стойкостью, но перед монтажом обязательно нужно свериться с таблицами совместимости для конкретной концентрации и температуры вещества.



Можно ли соединять трубы и отводы разных производителей?

Это допустимо только при условии полной проверки совпадения наружных диаметров, значений SDR, стандартов изготовления (например, DIN или ISO) и получения подтверждения от производителей о совместимости их продукции.
