Дисковые затворы с приводом ПВХ – популярная разновидность запорно-регулировочной арматуры. Они предназначены для полного или частичного перекрывания потока в трубопроводе, могут использоваться для работы с горячими и холодными рабочими средами. Электропривод позволяет автоматически закрывать и открывать просвет трубы, он сводит трудозатраты к минимуму.
Общие характеристики
Дисковые затворы с приводом ПВХ обладают следующими техническими характеристиками:
- Диаметр трубопровода может составлять от 25 до 1000 мм;
- Рабочее давление в системе – до 16 бар. Конструкция может выдерживать кратковременное испытательное давление до 245 бар;
- Материал: непластифицированный поливинилхлорид (НПВХ);
- Тип присоединения – фланцевый. Затвор герметично устанавливается в трубопровод, уплотнительный элемент предотвращает протечки.
Конструкция затвора поворотного с электроприводом

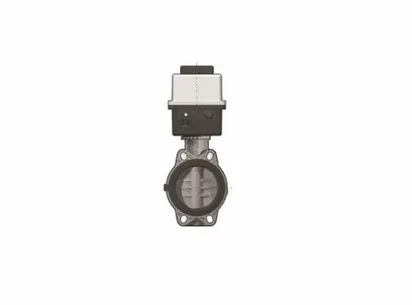

Дисковый затвор состоит из кольцевого корпус с уплотнительным элементом, в который установлен поворотный диск. Его вращение обеспечивается электроприводом: он может подключаться в электросети с напряжением 24, 220 или 380 В. Уплотнение изготавливается из EPDM, материал выдерживает продолжительный контакт с водой и не теряет первоначальных свойств. Коррозионно стойкие материалы обеспечивают затвору продолжительную безотказную эксплуатацию.
Принцип действия
В норме затвор находится в закрытом положении: диск расположен перпендикулярно потоку и полностью перекрывает просвет трубопровода. При подаче электрического импульса привод запускает вращение диска, в результате просвет открывается полностью или частично для обеспечения движения рабочей среды. Когда возникает необходимость снова перекрыть поток, электропривод поворачивает диск, он герметично фиксируется благодаря уплотнительному материалу. Правильная установка и соблюдение требований к эксплуатации гарантируют долговечность: затвор устойчив к износу, рассчитан на тысячи циклов открывания и закрывания.
ВАЖНО. Наличие электропривода позволяет управлять затвором в удаленном режиме: в результате можно на расстоянии контролировать движение жидкости по трубам в разветвленной системе коммуникаций.
Возможности эксплуатации
Поворотные затворы активно применяются в городских коммунальных системах и промышленных трубопроводах. Они используются в сетях горячего и холодного водоснабжения, в коммунальных теплосетях, используются для контроля перемещения реагентов по трубам на предприятиях. Также такая запорно-регулировочная арматура применяется на нефтепроводах, используется в системах транспортировки нефтепродуктов.
На нашем сайте можно приобрести поворотные затворы дискового типа по выгодной стоимости. Выберите запорную арматуру с подходящими типоразмерами, при необходимости посоветуйтесь с консультантами компании.
