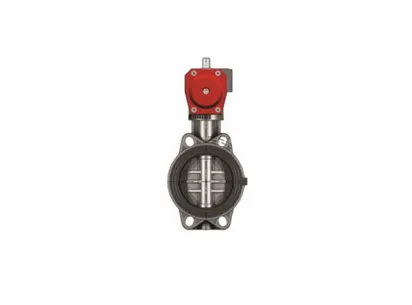

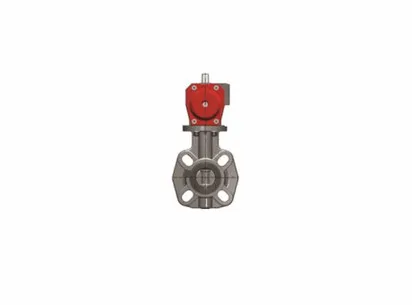

Дисковый затвор с пневмоприводом относится к элементам запорно-регулирующей арматуры, устанавливаемой на промышленных и бытовых трубопроводах. Использование пневматического привода позволяет дистанционно открывать и закрывать рабочий механизм, меняя пропускную способность трубопровода. Затвор, установленный на окончании трубопровода, может применяться в качестве устройства донного слива или узла быстрого слива жидкости из резервуаров.
Конструкция
Основу дискового затвора составляет корпус, выполненный из полипропилена, устойчивого к различным агрессивным средам и ультрафиолетовому излучению. Корпус имеет межфланцевое исполнение, к трубопроводу он крепится с помощью фланцевого механизма, реализованного согласно требованиям EN ISO 1452, ISO 7005-1, EN ISO 15493, DIN 2501, EN 1092-1, ASTM B16.5 кл.150.
Диск сделан из ПВХ (на заказ возможно исполнение из PP-H, ХПВХ, ПВДФ и АБС). Шток у диска сменный, он сделан из нержавеющей стали и полностью изолирован от рабочей среды. Его сечение квадратное, а размеры регулируются согласно стандарту ISO 5211.
В качестве уплотнительного материала затвора используется FKM или EPDM. Также, по спецзаказу, могут выпускаться устройства с NBR-уплотнителями.
Диаметр дисковых затворов отвечает значениям диапазону DN40…DN400. В зависимости от типоразмера, устройства различаются номинальным давлением. Его значения приведены в таблице.
|
Диаметр |
Номинальное давление |
|
Обычное исполнение |
|
|
DN40… DN50 |
PN16 |
|
DN65… DN250 |
PN10 |
|
DN300 |
PN8 |
|
DN350 |
PN7 |
|
DN400 |
PN6 |
|
Специальное исполнение Lug |
|
|
DN65… DN200 |
PN10 |
|
DN250… DN300 |
PN6 |
Для удаленного управления рабочим механизмом в дисковых затворах используется пневматический привод двойного действия. Для его установки применяется специальный фланец из PP-GR, в котором подготовлены монтажные отверстия согласно стандарту ISO 5211.
Особенности пневматического привода затвора
Стандартное регулирующее давление: минимум 5 бар, максимум 10 бар. Приводы пониженного регулирующего давления поставляются по запросу.
Питание привода: используется как чистый, так и маслянный воздух.
Работа пневмопривода: привод поставляется в вариантах двойного и одностороннего действия.
Пневматический привод двойного действия: открывающее и закрывающее вращение осуществляется с помощью подачи воздуха в порты. Подача через порт “А” открывает поршни и происходит вращение. Подача через порт “В” замыкает поршни и происходит встречное вращение вала.
Пневматический привод одностороннего действия: открывающее движение с помощью воздуха, закрывающее движение с помощью пружин (НЗ нормально закрытый - НО нормально открытый). Подача через порт “А” открывает поршни и вызывает вращение вала. Падение давления воздуха в отверстии “А” закрывает поршни и вызывает встречное вращение вала.
Преимущества
- совместимость материалов затвора с питьевой водой и жидкими пищевыми продуктами;
- использование системы индивидуализации затворов Labelling System;
- большой температурный режим рабочей среды – от 0°С до +60°С;
- высокопрочный корпус из полипропилена, армированного стекловолокном;
- система овальных отверстий, позволяющая осуществлять межфланцевое соединение, соответствующее разным международным стандартам;
- специальные центрирующие ABS-вкладыши в комплекте;
- применение съемного уплотнения двойного предназначения – герметизация и изоляция корпуса от рабочей среды.
