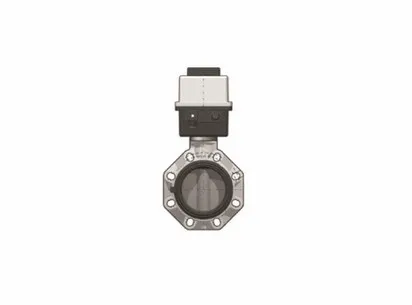

Дисковый затвор с электроприводом
Затворы с дисковым рабочим элементом и электроприводом используются для регулирования и перекрывания потока жидкой среды, подаваемой промышленными трубопроводами. В зависимости от положения поворотного диска будет меняться пропускная способность канала, а соответственно и регулироваться объем подаваемой жидкости. Кроме этого, дисковый затвор с электроприводом может устанавливаться на конце трубопровода. В этом случае он играет роль устройства быстрого слива жидкости или затвора донного слива. Наличие электрического привода позволяет управлять работой затворов дистанционно.
Конструкция
Корпус затвора изготавливается из материала PP-GR, устойчивого к различным агрессивным средам и ультрафиолетовому излучению. Диск выполнен из PVC-U, он имеет сменный шток из нержавеющей стали AISI 316. Кроме ПВХ-исполнения, диск может выпускаться из ХПВХ, PP-H, ПВДФ и АБС.
Все используемые материалы затвора совместимы с технической водой, питьевой водой и жидкими пищевыми продуктами.
В качестве уплотнения в дисковом затворе может использоваться материал EPDM или FKM. Опционально, по спецзаказу, уплотнение может изготавливаться из NBR.
Дисковые затворы выпускаются в разных типоразмерах, диапазон их диаметров от DN40 до DN400. Рабочее давление, при котором сохраняется стабильная работа запорного механизма, зависит от величины диаметра затвора (таблица).
|
Величина диаметра |
Значение номинального давления |
|
DN40… DN50 |
PN16 |
|
DN65… DN250 |
PN10 |
|
DN300 |
PN8 |
|
DN350 |
PN7 |
|
DN400 |
PN6 |
Технические харатеристики затвора
1. График применимости материалов в зависимости от температуры и давления для воды и сред, в отношении которых материал классифицируется как химический стойкий.
2. График падения давления.
3. График относительного расхода.
4. Коэффициент kv100 - расход воды в л/мин при температуре 20°С и перепаде давления Äp = 1 бар при полностью открытом клапане.

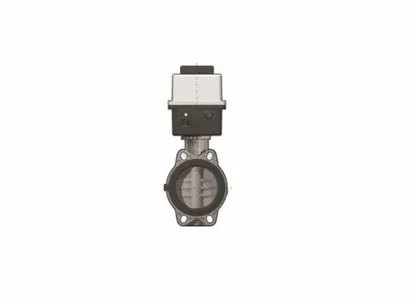

Кроме стандартного исполнения затворов, они выпускаются в версии Lug. Она рассчитана на давление PN10 при диаметрах DN65… DN200 или PN6 при DN250…DN330. Устройства Lug-версии выпускаются с полным комплектом отверстий согласно стандарту DIN2501 либо ANSI B16.5 кл.150 и резьбовыми вставками, которые сделаны из нержавейки AISI.
Все перечисленные исполнения затворов рассчитаны на эксплуатацию в условиях температур рабочей среды от 0°С до +60°С.
Для установки на затвор электрического привода используется специальный фланец, сделанный из PP-GR. На нем проделаны монтажные отверстия согласно стандарту ISO 5211.
Характеристики электрического привода
Электрический привод в пластиковом корпусе. Температура окружающей среды: -10°С - +55°С.
Стандартное оборудование:
- Ручной дублер
- Индикатор положения
- 2 дополнительных настраиваемых концевых выключателя
- Ограничитель крутящего момента
Дополнительное оборудование:
- Позиционер 4-20мА или 0-10В
- Блок аварийного срабатывания (НЗ или НО)
- Резистор подогрева
- Потенциометр 0,1-1-5-10 кОм
- Датчик положения 4-20 мА
- Исполнение IP67 или ATEX EEx
|
|
DN40-65 |
DN80-100 |
DN125-150 |
|||||
|
Вид привода |
DC |
AC/DC |
AC |
DC |
AC/DC |
AC |
AC/DC |
AC |
|
Питание |
12V |
24V |
100-240V |
12V |
24V |
100-240V |
24V |
100-240V |
|
Мощность |
26W |
11W |
15W |
26W |
15W |
15W |
85W |
85W |
|
Время срабатывания |
8s |
20s |
20s |
20s |
60s |
60s |
30s |
30s |
|
Режим нагрузки CEI34 |
30% |
30% |
50% |
30% |
50% |
50% |
50% |
50% |
|
Степень защиты корпуса |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP67 |
IP67 |
|
|
DN200 |
DN250-300 |
||
|
Вид привода |
AC/DC |
AC |
AC/DC |
AC |
|
Питание |
24V |
100-240V |
24V |
230V |
|
Мощность |
85W |
85W |
150W |
|
Дисковые затворы с приводом ПВХ относятся к современным видам запорной арматуры, которые применяются в инженерных системах различного уровня сложности. Благодаря надёжности и простоте обслуживания их используют в водоснабжении, отоплении, вентиляции и промышленности. Эти устройства позволяют быстро перекрывать или регулировать поток рабочей среды, сохраняя герметичность даже при интенсивной эксплуатации.
Общие характеристики
Дисковые затворы с приводом PV-C адаптированы к различным условиям эксплуатации. Основу изделия составляет прочный корпус из стали, сплавов, полимеров или чугуна, обладающий высокой стойкостью к механическим нагрузкам. Внутренний рабочий элемент — это плоский диск, вращающийся вокруг своей оси и обеспечивающий управление потоком.
Устройства отличаются по типу привода: ручной, пневматический или оснащённый современным электроприводом. Последний вариант востребован там, где требуется дистанционное управление или автоматизация технологических процессов. Также учитывается рабочая среда, диапазон температур и давление, при которых оборудование должно сохранять герметичность и устойчивость к износу.
Конструкция затвора поворотного с электроприводом
Конструкция основана на поворотном механизме. Центральным элементом является дисковый рабочий орган, закреплённый на штоке. При открытии или закрытии он изменяет своё положение относительно потока. Уплотнительное кольцо, установленное по периметру, обеспечивает герметичность и исключает протечки.
Современные решения предусматривают установку электропривода непосредственно на корпус. Это позволяет управлять затвором дистанционно, а также интегрировать его в автоматизированные системы. В зависимости от характеристик рабочей среды и назначения могут использоваться различные уплотнительные материалы, что обеспечивает устойчивость к химическим веществам, воде или газам.
Принцип действия
Принцип работы основан на вращении диска. При открытии он располагается параллельно направлению потока, обеспечивая свободное движение жидкости или газа по трубам. При закрытии диск поворачивается перпендикулярно, полностью перекрывая проход. Такая схема минимизирует сопротивление потоку, сохраняя надёжность работы и позволяя регулировать интенсивность подачи.
Опыт эксплуатации
На практике дисковые затворы применяются в коммунальных и промышленных системах. В водоснабжении и отоплении они выполняют роль регулирующего клапана, обеспечивая точное управление подачей. В химической и пищевой промышленности ценятся за стойкость к агрессивным средам и возможность выбора оптимального материала корпуса и уплотнений. В энергетике востребованы благодаря быстрому срабатыванию и возможности дистанционного контроля.
Использование моделей с электроприводом особенно удобно там, где доступ к арматуре ограничен или необходимо включение её в систему удалённого управления. Это повышает уровень безопасности, снижает риск ошибок и увеличивает срок службы оборудования.
