Дисковый ПВХ затвор относится к элементам запорно-регулирующей арматуры, устанавливаемой на трубопроводах большого диаметра с низкой скоростью и невысоким давлением рабочей среды. С их помощью перекрывают или регулируют подачу воды, нефтепродуктов, различных растворов и прочих слабоагрессивных рабочих сред.
Область применения
Дисковый ПВХ-затвор получил широкое практическое применение в составе:
- систем водоснабжения;
- трубопроводов для перекачивания нефти;
- систем транспортировки слабоагрессивных сред;
- пожарных и резервных участков инженерных систем.
Конструкция
Основным элементом затвора является ПВХ-диск, способный совершать поворот вокруг штока из оцинкованной углеродистой стали (С45) или нержавеющей стали (AISI 316). Он крепится внутри корпуса из модифицированного ПВХ или PP-GR. Герметичность затвора обеспечивается за счет уплотнительного седла. Его изготавливают из следующих материалов: EPDM, PTFE или FPM. Чтобы регулировать расход жидкости, диск нужно повернуть вокруг своей оси на определенный угол. Есть несколько механизмов управления диском:

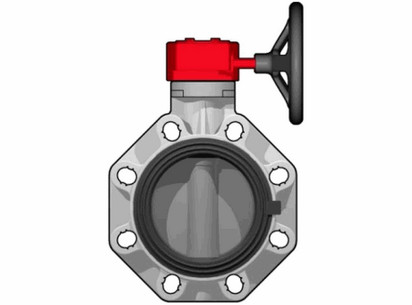

- ручное (рукоять или штурвал с редуктором);
- пневматический привод;
- электропривод.
Затворы с диском из ПВХ доступны четырех исполнениях по расположению поворотного штока:
- прямое;
- двухэксцентриковое;
- трехэксцентриковое;
- четырехэксцентриковое.
Затворы прямого вида оснащены штоком, размещенным посредине. В других исполнениях шток немного смещен и наклонен от вертикальной оси. Изменения положения штока обеспечивают более точную регулировку величины расхода рабочей среды.
Дисковые затворы выпускаются в двух исполнениях – для промышленного (FK) или общего (FE) применения. Их конструкция отвечает стандартам EN ISO 16136, EN ISO 1452, EN ISO 15493, испытания проводятся согласно ISO 9393.
Технические параметры
|
Характеристика |
Значение |
|
Диаметр условного прохода: |
DN40…DN400 |
|
Величина номинального давления: |
PN4…PN16 |
|
Диапазон температур рабочей среды: |
0°С…+60°С |
|
Управление затвором: |
ручное, пневмопривод, электропривод |
|
Срок службы: |
не менее 15 лет |
Файлы и каталоги
В каталоге представлен большой выбор запорной арматуры разных размеров. Заявку на покупку можно оформить через сайт магазина. Отправка заказанных затворов возможна в любой регион страны.
