Мембранные ПВХ клапаны предназначены для использования в составе трубопроводов, по которым подаются загрязненные среды, а также жидкости с высокой концентрацией абразивных примесей. С их помощью осуществляется перекрывание и регулирование потока рабочей жидкости.
Исполнения клапанов
Мембранный ПВХ вентиль производится согласно EN ISO 16138, EN ISO 1452, EN ISO 15493. Испытания и проверка осуществляется по ISO 9393. Заказать клапана можно следующих серий:
- CM – компактные устройства с ручным управлением; используются в местах с ограниченным пространством;
- DK – клапана с улучшенной пропускной способностью; оснащены инновационным маховиком с эргономичным механизмом мгновенной блокировки клапана в любом положении;
- VM – устройства, обеспечивающие плавную и точную регулировку потока рабочей среды; наличие этих клапанов минимизирует вероятность гидравлического удара в трубопроводе;
- VM/RM – устройства, объединившие в себе мембранный мини-клапан и кран, позволяющие регулировать и перекрывать поток рабочей жидкости.
Перечисленные клапана производятся из ПВХ, что упрощает их монтаж на трубопроводе. Установка может проводиться с помощью:

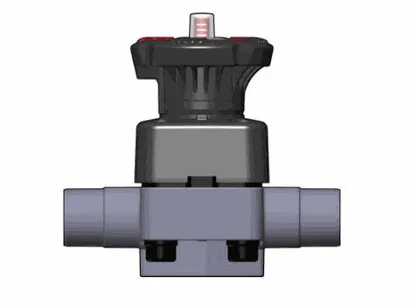

- холодной сварки;

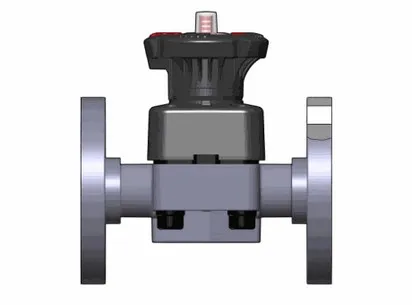

- фланцевого соединения;

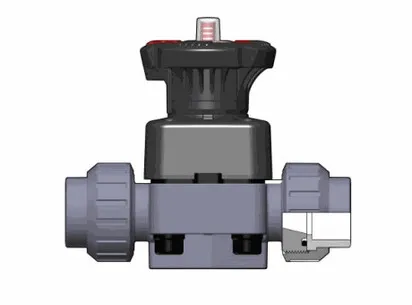

- резьбового соединения.
Технические характеристики
|
Характеристика |
Значение |
|||
|
Серия |
CM |
DK |
VM |
VM/RM |
|
Значение номинального диаметра |
DN12…15 |
DN15…65 |
DN80…100 |
DN8 (VM) DN15 (RM) |
|
Величина номинального давления |
PN6 |
PN10 |
PN6/PN10 |
PN10 (VM) PN4 (RM) |
|
Температура рабочей среды |
0°С…+60°С |
|||
|
Материал мембраны |
EPDM, FKM, PTFE (по запросу NBR) |
EPDM, FKM, PTFE (по запросу NBR) |
EPDM |
|
|
Тип привода |
ручной, пневматический |
ручной |
||
Заказать мембранные ПВХ клапаны можно в компании «Афинара». В каталоге есть большой выбор устройств разных серий и размеров. Менеджеры помогут выбрать подходящий клапан в зависимости от назначения трубопровода. На все устройства есть гарантия производителя, от отправка возможна в любой регион страны с 5ти складов компании.
Файлы и каталоги
- Каталог мембранных клапанов DK DIALOCK из ПВХ d20-75
- Каталог по мембранных клапанам VM из ПВХ d90-110
- Каталог по мембранным мини-клапанам и мембранным кранам (пробоотборникам) из ПВХ
- Каталог компактных мембранных клапанов СМ из ПВХ d15-20
