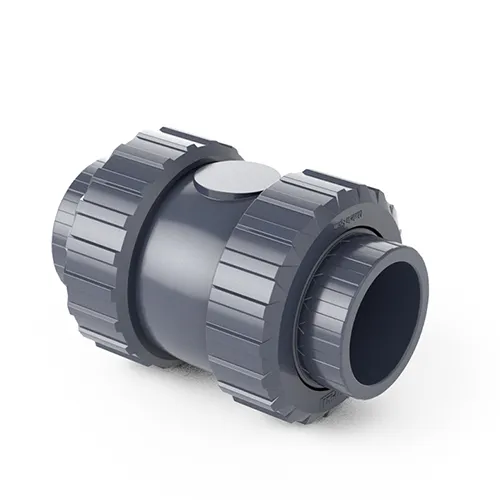

Обратный клапан ПВХ автоматически пропускает жидкость только в одном направлении. Когда поток ослабевает или начинает двигаться обратно, клапан закрывается. Внешний привод для его работы не требуется.
Обратный клапан не заменяет полноценную защиту от гидроудара. Ее рассчитывают отдельно с учетом длины трубопровода, скорости закрытия арматуры и режима работы насосов.
Особенности и функции обратных клапанов ПВХ
Обратный клапан помогает:
- не допустить опорожнения участка после остановки насоса;
- предотвратить переток между линиями с разным давлением;
- сохранить заданное направление потока в разветвленной системе;
- защитить счетчики, насосы и другое оборудование от обратного давления.
При выборе важно учитывать не только диаметр. На работу клапана влияют минимальный перепад давления, положение при монтаже, наличие примесей в жидкости и возможность разобрать механизм для очистки.
Сферы применения обратных клапанов PVC-U
Клапаны из PVC-U применяют в системах холодного водоснабжения, водоподготовки, бассейнах, оросительных установках, на очистных сооружениях и в промышленных трубопроводах. Для питьевой воды и пищевых производств выбирают модели с соответствующими разрешениями.
Для горячей воды и отопления нужно ориентироваться на характеристики конкретной модели. Материал PVC-U сам по себе не гарантирует, что клапан подходит для высокой температуры и давления.
Конструкция обратных клапанов из ПВХ
Основные элементы клапана — корпус, седло, подвижный запорный элемент, уплотнения и присоединительные части. Форма и способ движения запорного элемента зависят от конструкции. От этого меняются давление открытия, монтажные размеры и допустимое положение клапана.
В каталоге есть муфтовые, резьбовые, разборные фланцевые и межфланцевые модели, а также варианты с ПЭ-патрубками под сварку. Способ подключения выбирают с учетом материала труб и необходимости последующего обслуживания.
Виды обратных клапанов ПВХ
В каталоге представлено несколько основных типов обратных клапанов:
- SXE — разборные шаровые клапаны Easyfit из PVC-U с разными вариантами присоединения;

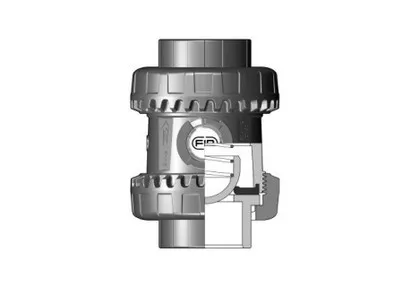

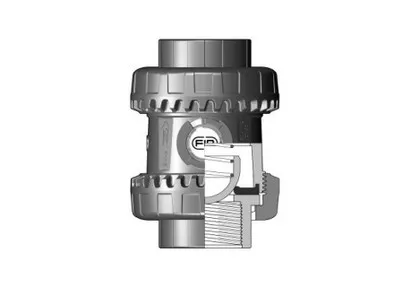

- SSE — разборные клапаны Easyfit с пружинным механизмом закрытия;

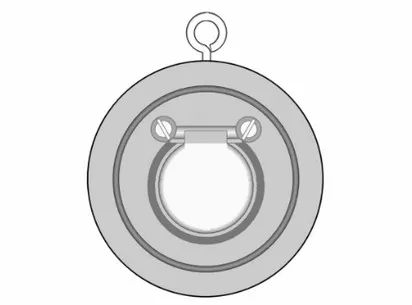

- CROV — компактные дисковые клапаны из PVC-U для монтажа между фланцами;
- VR — угловые клапаны с утяжеленным поршнем. Некоторые модели этой серии изготовлены из PP-H, поэтому материал нужно уточнять в карточке товара.
Принцип работы

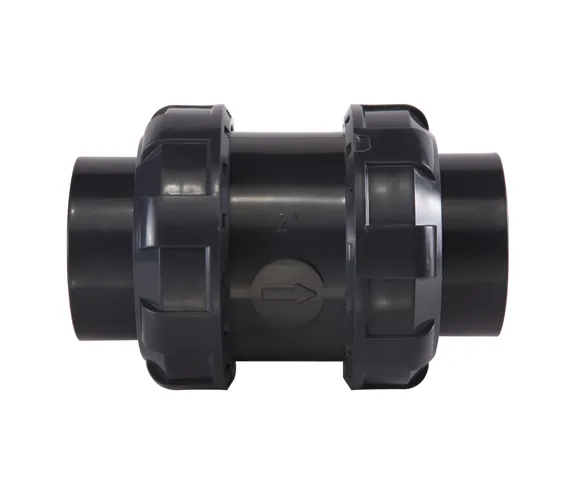

При движении жидкости в нужном направлении давление отводит запорный элемент от седла. Когда поток ослабевает или меняет направление, клапан закрывается под действием собственного веса, обратного давления или пружины. Стрелка на корпусе показывает направление потока.
У разных типов клапанов механизм закрытия отличается, поэтому различаются и требования к установке. Например, монтажное положение, допустимое для пружинной модели, может не подойти шаровому клапану.
Технические характеристики
Размерный ряд зависит от серии. Шаровые клапаны SXE выпускаются в размерах d16–d110, а межфланцевые CROV — d50–d315. Это разные линейки, поэтому их параметры нельзя объединять в один универсальный диапазон.
Для ряда шаровых моделей SXE указаны PN16, температура от 0 до +60 °C и уплотнение EPDM. У других серий давление, температурный диапазон и материал уплотнений могут отличаться.
При нагреве допустимое давление полимерной арматуры снижается. Если клапан будет работать с химической средой, отдельно проверяют совместимость корпуса, седла и уплотнений EPDM или FKM.
Преимущества обратных клапанов PVC-U
К преимуществам обратных клапанов PVC-U относятся небольшой вес, устойчивость к коррозии, работа без электропривода и выбор разных способов подключения. Разборные модели проще очищать и обслуживать.
У каждого типа есть свои ограничения. Шаровые клапаны чувствительны к положению при монтаже и загрязнениям, пружинные создают дополнительное сопротивление потоку, а межфланцевые требуют точного центрирования.
Как выбрать обратный клапан ПВХ?
Перед покупкой необходимо проверить:
- материал корпуса — PVC-U, PP-H, ХПВХ или другой полимер;
- тип запорного элемента и перепад давления, необходимый для открытия;
- размер d или DN и способ подключения;
- номинальное давление с учетом рабочей температуры;
- материал уплотнений и его совместимость со средой;
- допустимое положение при монтаже и направление потока;
- возможность разобрать и очистить клапан после установки.
Перед запуском трубопровод очищают от стружки, песка и остатков монтажных материалов. Клапан нельзя использовать как опору для труб, а болты фланцевого соединения нужно затягивать равномерно, чтобы не деформировать корпус.
Условия заказа и доставки
В каталоге «Афинара» представлены обратные клапаны разных серий и способов подключения. Специалисты помогут выбрать модель по материалу, размеру, давлению, температуре и уплотнению. Доступны доставка по России и самовывоз в Москве.
