Сетчатые фильтры ПВХ
ПВХ фильтры относятся к элементам трубопроводной арматуры, используемым для очистки жидкой среды от твердых нерастворимых примесей. Грязевые фильтры устанавливаются на трубопроводах, по которым подается вода или неагрессивная среда, по отношению к которой конструкционный материал является химически устойчивым.
Конструкция
Сетчатые ПВХ фильтры производятся согласно стандарту EN ISO 15493, EN ISO 1452, а их испытания проводятся по ISO 9393. Корпус устройств имеет два исполнения – из серого или прозрачного ПВХ. Фильтрующая сетка сделана из нержавеющей стали или ПВХ. Шаг фильтрующего элемента из нержавейки составляет 0,7 мм, а из ПВХ – от 1 до 1,5 мм. Общая фильтрующая площадь, в зависимости от размера фильтра, находится в пределах от 16 до 396 см2.
Особенности применения
Грязевые фильтры с корпусом из ПВХ устанавливаются на трубопроводах для подачи холодной воды и неагрессивных жидкостей. Диапазон рабочих температур находится в пределах 0°С…+60°С. На трубу ПВХ фильтр может присоединяться тремя способами:

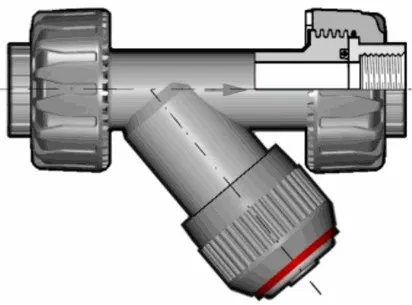

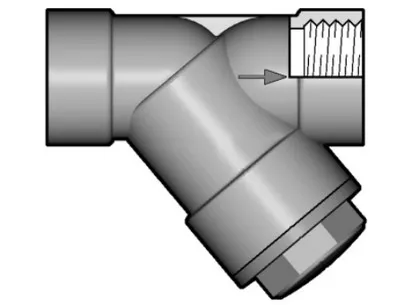

- резьбовое соединение;

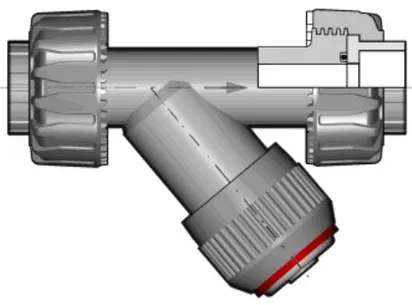

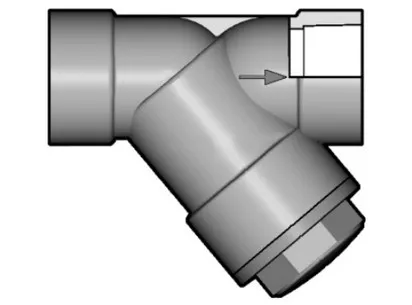

- холодная сварка;

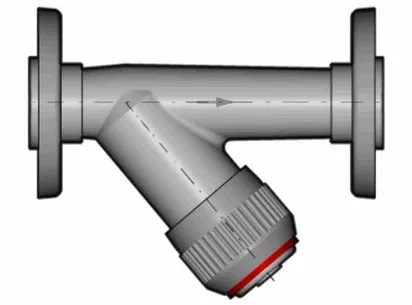

- фланцевое соединение.
Фильтрующий элемент помещен в специальном, угловом углублении корпуса, из которого он легко вынимается для замены или очистки. Благодаря такому решению, обслуживание фильтров можно проводить без их обязательного демонтажа с трубопровода.
Технические параметры
|
Конструкция |
Сетчатый фильтр |
|
Диапазон диаметров |
DN 10÷100 |
|
Номинальное давление |
ПВХ серый DN 65: PN 10 при температуре воды 20 °C DN 80÷100: PN 6 при температуре воды 20 °C ПВХ прозрачный DN 10÷25: PN 16 при температуре воды 20 °C DN 32÷50: PN 10 при температуре воды 20 °C DN 65: PN 6 при температуре воды 20 °C DN 80÷100: PN 4 при температуре воды 20 °C |
|
Диапазон температур |
0 °C ÷ 60 °C |
|
Клеевые стандарты соединений (холодная сварка) |
EN ISO 1452, EN ISO 15493, BS 4346/1, DIN 8063, NF T54-028, ASTM D 2467, JIS K 6743. Возможность соединения с трубами по стандартам EN ISO 1452, EN ISO 15493, DIN 8062, NF T54-016, ASTM D 1785, JIS K 6741 |
|
Резьбовые стандарты соединения |
UNI ISO 228-1, DIN 2999, ASTM D 2467, JIS B 0203 |
|
Фланцевые стандарты соединения |
ISO 7005-1, EN ISO 1452, EN ISO 15493, EN 558-1 (DN 10÷50), DIN 2501, ANSI B.16.5 кл.150, JIS B 2220 |
|
Конструктивные критерии |
EN ISO 1452, EN ISO 15493 |
|
Методики и требования к испытаниям |
ISO 9393 |
|
Критерии монтажа |
DVS 2204, DVS 2221, UNI 11242 |
|
Материал фильтра |
Корпус: ПВХ серый или прозрачный Сетка: ПВХ или нержавеющая сталь Материалы уплотнений: EPDM или FKM |
Купить ПВХ фильтры разных типоразмеров можно в компании «Афинара». Товар всегда есть на наших складах, его отправка возможна в любую точку страны. Мы предлгаем консультирование по подбору фильтров и другой арматуры под Ваши требования к химической стойкости и надежности.
Файлы и каталоги
Сетчатые фильтры RV из ПВХ DN15-100
