Компания «Афинара» специализируется на комплексных прямых поставках ПВХ (PVC-U) фитингов и других элементов полимерных трубопроводов по всей России.
В каталоге представлен большой выбор клеевых и резьбовых фитингов производства FIP (Италия) и Pimtas (Турция) по стандартам EN ISO 1452, EN ISO 15493. Вся продукция сертифицирована на соответствие российским ГОСТ и требованиям промышленной безопасности.
Складские запасы продукции в пяти регионах России позволяют оперативно выполнять заявки. Специалисты компании всегда помогут с подбором аналогов по Вашей спецификации, предоставят техническую консультацию.
Фитинги ПВХ
Фитинги ПВХ относятся к соединительным элементам трубопроводов, по которым рабочая среда подается под давлением. Их устанавливают в местах соединений, изменения направления и разветвлений труб. По способу монтажа детали делятся на две категории – клеевые и резьбовые фитинги.
Использование материала PVC-U (НПВХ) для производства промышленных фитингов делает их устойчивыми к химически активным жидкостям, включая некоторые кислоты и щелочи.
Фитинги из непластифицированного поливинилхлорида (НПВХ) отличаются повышенной жесткостью, что позволяет эксплуатировать детали при более высоких давлениях и температурах.
В составе НПВХ отсутствуют пластификаторы. Благодаря этому материал абсолютно безвреден для организма человека. Это позволяет применять его в трубопроводах пищевых предприятий и для подачи питьевой воды.
Фитинги с клеевым соединением
ПВХ фитинги под клеевое соединение используются для создания неразборных соединений в процессе монтажа трубопроводов.
Фитинги под клей используются:
- в составе оборудования объектов водоподготовки и очистки;
- в системах распределения холодной и горячей воды;
- в водопроводах бытового и промышленного назначения;
- в составе систем орошения;
- в системах подачи и отвода воды бассейнов, СПА-центров, саун.
Клеевые фитинги применяются в составе трубопроводов с давлением до 16 бар. Температура транспортируемой среды может находиться в пределах от 0°С до +60°С.
На графике - зависимость рабочего давления от температуры. Для неагрессивных сред, в отношении которых материал классифицируется как химически стойкий - прогнозируемый срок службы 25 лет. В других случаях требуется соответствующее снижение номинального давления PN.
Преимущества ПВХ фитингов под холодную сварку:
- герметичность соединений в нейтральных и агрессивных средах;
- большой выбор типоразмеров для разных трубопроводов;
- простота монтажа по технологии «холодной сварки»;
- большой срок службы – не менее 25 лет.
|
Технические характеристики клеевых фитингов |
|
|
Диапазон диаметров |
d 12 ÷ d 500 (мм) |
|
Номинальное давление |
PN 16 при температуре воды 20 °C |
|
Диапазон температур |
0 °C ÷60 °C |
|
Стандарт соединений |
Клеевое соединение (холодносварное): SO 727, EN ISO 15493, DIN 8063, EN ISO 1452, ASTM D 2467, JIS K 6743, BS 4346-1. Возможность соединения с трубами по стандартам ISO 161-1, EN ISO 1452, EN ISO 15493, DIN 8062, ASTM D1785, JIS K6741, BS 3505-3506. |
|
Фланцы: DIN 2501, EN 1092-1 |
|
|
Применимые стандарты |
Конструктивные критерии: EN ISO 1452, EN ISO 15493 |
|
Методики и требования к испытаниям: EN ISO 1452, EN ISO 15493 |
|
|
Критерии монтажа: DVS 2204, DVS 2221, UNI 11242 |
|
|
Материал фитингов |
ПВХ Серый RAL 7011 |
|
Материалы уплотнений |
EPDM, FKM |
Резьбовые и комбинированные фитинги

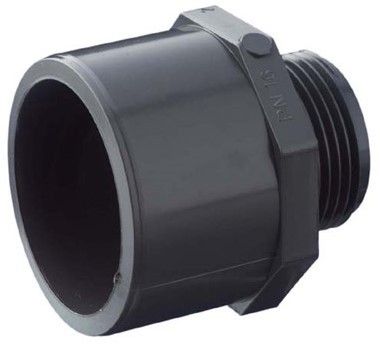

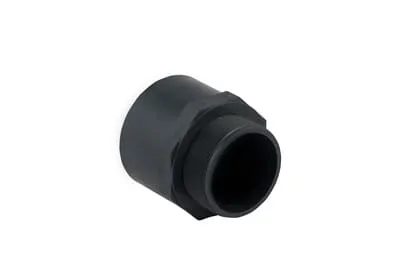

Резьбовые ПВХ фитинги, в отличие от клеевых, используются для создания разборных соединений. Их устанавливают в тех случаях, когда в дальнейшем потребуется изменить конфигурацию трубопровода. Выпускаются различные варианты элементов такого типа – резьба может нарезаться с одной или двух сторон фитинга. Также есть комбинированные варианты, когда одной стороной фитинг крепится с помощью резьбового соединения, а другой посредством «холодной сварки».
Чтобы обеспечить высокий уровень герметичности, в качестве материала уплотнителя для резьбовых фитингов используется EPDM или FKM.
Как и клеевые, резьбовые ПВХ-фитинги сохраняют герметичность и прочность соединений в широком интервале температур – от 0°С до +60°С.
|
Технические характеристики резьбовых и комбинированных фитингов |
|
|
Диапазон диаметров |
d 16 ÷ 125 (мм); R 3/8” ÷ 4” |
|
Номинальное давление |
PN 16 при температуре воды 20 °C |
|
Диапазон температур |
0 °C ÷60 °C |
|
Стандарт соединений |
Клеевое соединение (холодная сварка): ISO 727, UNI EN ISO 15493, DIN 8063, EN ISO 1452, ASTM D 2467, JIS K 6743, BS 4346-1. Возможность соединения с трубами по стандартам ISO 161-1, EN ISO 1452, EN ISO 15493, DIN 8062, ASTM D 1785, JIS K6741, BS 3505-3506 |
|
Резьбовые соединения: UNI ISO 228-1, DIN 2999, BS 21, ISO 7, ASTM D 2464, JIS B 0203 |
|
|
Фланцы: DIN 2501, EN 1092-1 |
|
|
Применимые стандарты |
Конструктивные критерии: EN ISO 1452, EN ISO 15493 |
|
Методики и требования к испытаниям: EN ISO 1452, EN ISO 15493 |
|
|
Критерии монтажа: DVS 2204, DVS 2221, UNI 11242 |
|
|
Материал фитингов |
ПВХ Серый RAL 7011 |
|
Материалы уплотнений |
EPDM, FKM |
