В каталоге представлены двойные муфтовые адаптеры ПВХ. С их помощью клеевой трубопровод PVC-U подключают к оборудованию или арматуре с резьбой. Адаптеры не меняют направление трубы и не создают ответвлений — для этого используют отводы и тройники.
В каталоге есть модели FIP и Pimtas с наружной, внутренней и усиленной внутренней резьбой. Подходящий вариант выбирают по типу резьбы на подключаемом оборудовании и размеру клеевого соединения.
Назначение адаптеров из ПВХ
Адаптер соединяет клеевую часть трубопровода с резьбовым входом или штуцером. С его помощью подключают краны, клапаны, насосы, емкости, измерительные приборы и другое оборудование, которое нельзя приклеить к трубе напрямую.
Такое соединение не является разборным. Если оборудование придется регулярно снимать, рядом устанавливают разборную муфту или арматуру, которую можно демонтировать без резки трубы.
Области применения адаптеров PVC-U
Двойные адаптеры используют в холодном водоснабжении, водоподготовке, бассейнах, оросительных и очистных системах, а также в промышленных трубопроводах. Рабочая жидкость должна быть совместима с PVC-U, клеем и материалом, которым уплотняется резьба.
Адаптер не компенсирует температурное расширение труб. Для моделей FIP указан рабочий диапазон от 0 до +60 °C, поэтому применять их в отоплении можно только после проверки расчетных параметров системы.
Конструкция ПВХ-адаптеров
С клеевой стороны у адаптера предусмотрены две посадки. Трубу можно вклеить внутрь корпуса — этот размер обозначается df. Либо сам адаптер можно вклеить в муфту — это размер dm. На противоположной стороне находится резьба R. Например, в обозначении 32×25×1 первые два числа показывают альтернативные клеевые размеры, а последнее — размер резьбы в дюймах.
При монтаже используют только одну из двух клеевых посадок. Резьбовую часть герметизируют отдельно подходящим уплотнительным материалом.
Виды адаптеров ПВХ
В каталоге представлены три варианта адаптеров:

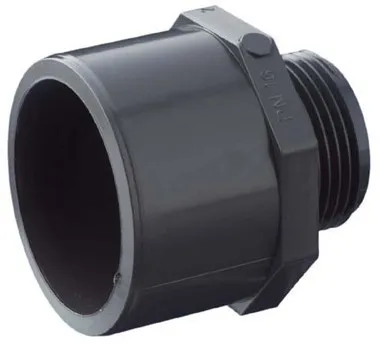

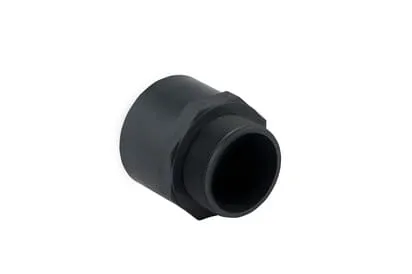

- с наружной резьбой — для подключения к оборудованию или фитингу с внутренней резьбой;
- с внутренней резьбой — для подключения к наружному штуцеру;
- с внутренней резьбой и кольцом из нержавеющей стали — кольцо усиливает корпус вокруг резьбы и снижает риск его расширения при затяжке.
Даже с усиливающим кольцом пластиковую резьбу нельзя перетягивать. Корпус может повредиться из-за перекоса металлического штуцера, чрезмерного усилия или слишком толстого слоя уплотнителя.
Особенности монтажа адаптеров PVC-U
Перед склеиванием трубу обрезают под прямым углом, снимают фаску и очищают поверхности. Клей наносят по инструкции производителя, затем детали соединяют без вращения и оставляют до полного высыхания.
Для резьбы выбирают уплотнительный материал, подходящий для пластика и рабочей среды. Ответную деталь вкручивают ровно, без ударного инструмента и чрезмерного усилия. Насос, счетчик или клапан закрепляют отдельно, чтобы их вес и вибрация не передавались на адаптер.
Технические характеристики адаптеров ПВХ
Адаптеры FIP с наружной и внутренней резьбой рассчитаны на давление PN16 и температуру от 0 до +60 °C. В карточках также указаны монтажные размеры, которые важно учитывать при проектировании узла.
Модели с наружной резьбой представлены в размерах от 16×12×3/8 до 125×110×4. У адаптеров с внутренней и усиленной внутренней резьбой размерный ряд отличается.
Преимущества адаптеров PVC-U
Двойной адаптер позволяет перейти с клеевого соединения на резьбу с помощью одной компактной детали. Корпус из PVC-U не подвержен электрохимической коррозии, а для монтажа не требуется сварка металла.
Как выбрать адаптер ПВХ?
При выборе адаптера необходимо определить:
- какая резьба находится на оборудовании — внутренняя или наружная;
- какая клеевая посадка подходит к трубе или ответной муфте;
- совпадают ли размер и стандарт резьбы у соединяемых деталей;
- соответствуют ли давление и температура условиям работы;
- нужно ли усиление внутренней резьбы металлическим кольцом;
- достаточно ли места для монтажа и последующего обслуживания.
Не стоит выбирать адаптер только по сокращенному размеру в названии. Лучше сверить все три значения с чертежом в карточке товара, чтобы не перепутать внутреннюю и наружную клеевую посадку.
Условия заказа и доставки
В интернет-магазине «Афинара» можно купить двойные муфтовые адаптеры ПВХ с наружной, внутренней и усиленной внутренней резьбой. В карточках указаны размеры, давление, материал, рабочая температура и техническая документация. Специалисты помогут подобрать все присоединения. Доступны доставка по России и самовывоз со склада в Москве.
Часто задаваемые вопросы
Можно ли использовать адаптер с трубой другого производителя?
Да, если наружный диаметр трубы и стандарт клеевого соединения совпадают с параметрами адаптера.
Как понять, нужен адаптер с НР или ВР?
К оборудованию с внутренней резьбой нужен адаптер с НР, а к наружному штуцеру — модель с ВР.
Как проверить соединение после монтажа?
После полного высыхания клея участок плавно заполняют, удаляют воздух и испытывают давлением, предусмотренным проектом. Подтягивать соединение под давлением нельзя.
Можно ли ставить адаптер в напорную систему?
Да, если номинальное давление, температура и химическая стойкость выбранной модели соответствуют условиям работы.
Можно ли подключать адаптер к металлическому оборудованию?
Да, но металлическую деталь нужно вкручивать без перекоса и чрезмерного усилия. Для герметизации используют материал, который подходит для пластиковой резьбы и рабочей среды.
