Разборная клеевая муфта ПВХ соединяет два участка трубопровода и позволяет разъединить их без резки труб. При демонтаже приклеенные части остаются на месте, а соединение размыкают с помощью накидной гайки.
Назначение разборных клеевых муфт ПВХ
С помощью такой муфты в трубопроводе создают разъемный участок. Это удобно рядом с насосами, фильтрами, арматурой и другим оборудованием, которое нужно периодически снимать, очищать или заменять.
Разборную муфту используют, чтобы:
- подключать насосы, фильтры, счетчики, расходомеры и другое оборудование;
- снимать запорную или регулирующую арматуру без вырезания участка трубопровода;
- разделять длинный трубопровод на участки, которые можно обслуживать независимо друг от друга;
- упрощать ремонт и ревизию оборудования в ограниченном пространстве;
- собирать участки трубопровода, конфигурация которых может меняться во время эксплуатации.
Разборная муфта не компенсирует перекос труб и не должна воспринимать вес или вибрацию оборудования. Все элементы системы необходимо надежно закрепить до монтажа фитинга.
Области применения муфт PVC-U
Разборные муфты из НПВХ используют в системах холодного водоснабжения, водоподготовки и водоотведения, бассейнах, оросительных установках, на очистных сооружениях и в промышленных трубопроводах. PVC-U не подвержен электрохимической коррозии и подходит для транспортировки многих водных растворов.
Для питьевой воды, пищевых продуктов и химических сред выбирают изделия с соответствующими разрешениями. Также важно проверить совместимость рабочей жидкости не только с корпусом муфты, но и с уплотнением, клеем и очистителем.
Конструкция и особенности разборных клеевых муфт ПВХ

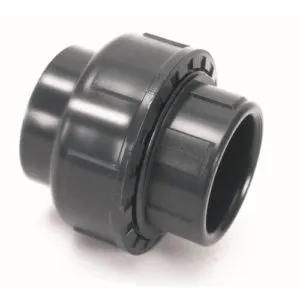

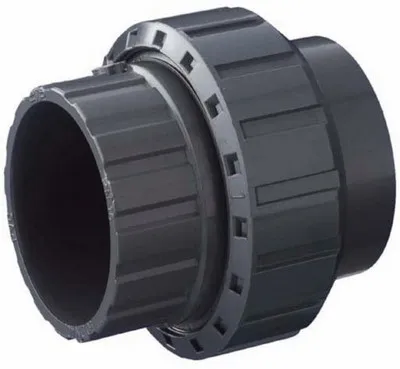

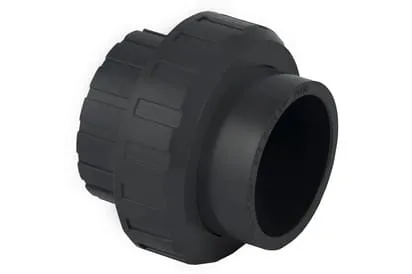

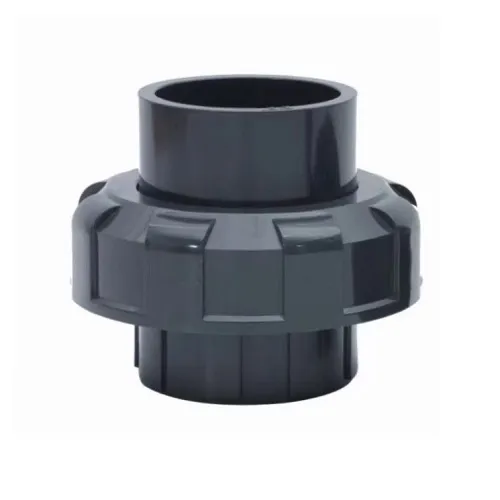

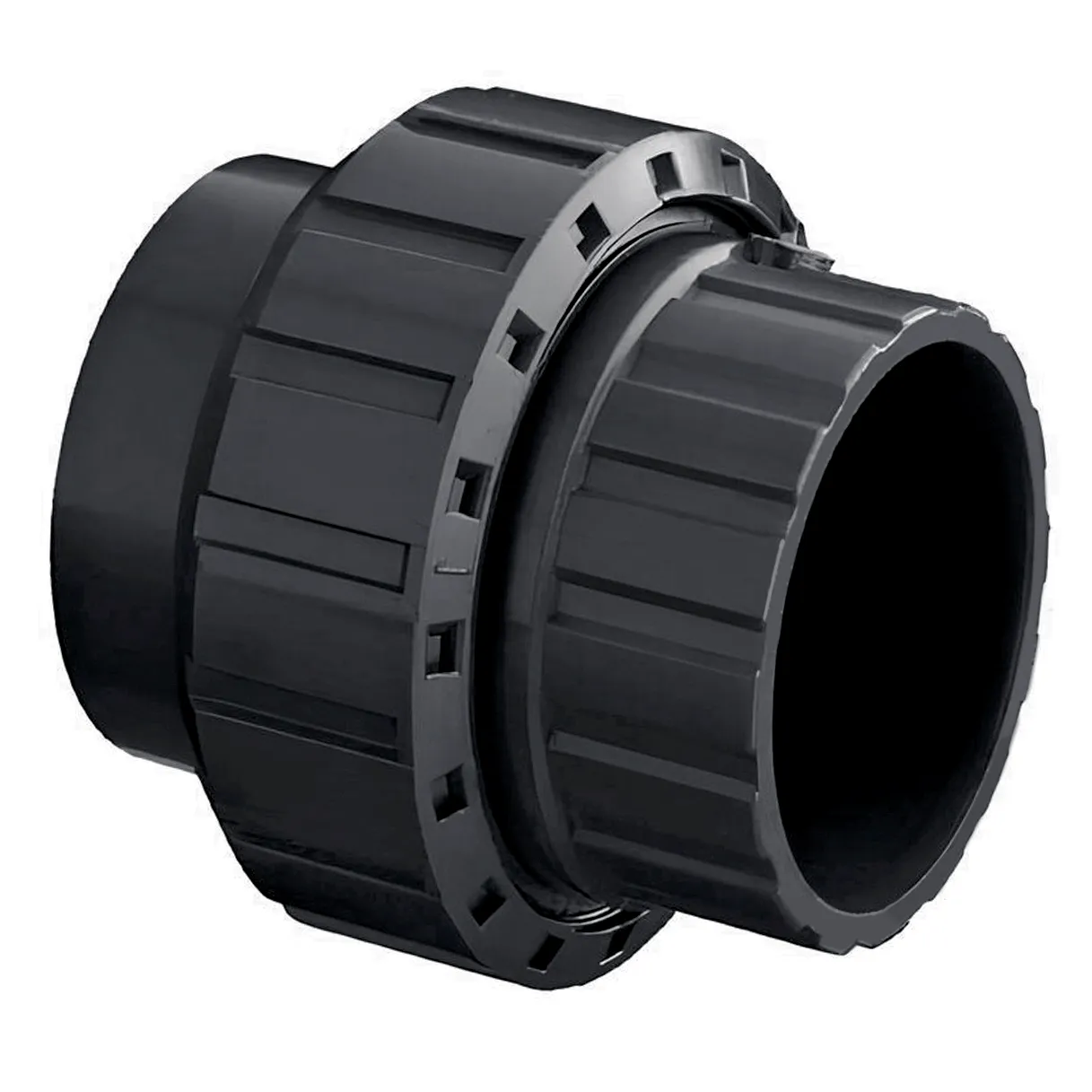

Муфта состоит из двух клеевых окончаний, центрального разъемного узла, накидной гайки и уплотнительного кольца. Гайка стягивает обе части, а кольцо обеспечивает герметичность соединения. Резьба, которая указана в некоторых размерных таблицах, находится внутри разъемного узла и не используется для подключения резьбовой трубы.
При монтаже каждую половину муфты приклеивают к своей трубе. После высыхания клея части совмещают и затягивают накидную гайку с усилием, рекомендованным производителем. Перед разборкой необходимо перекрыть поток, опорожнить участок и полностью сбросить давление.
Технические характеристики разборных муфт ПВХ
В каталоге представлены разборные муфты FIP, Comer, IPS и Pimtas диаметром от 16 до 110 мм. Размерный ряд зависит от производителя: например, у FIP есть модели от d16, а линейки Pimtas и IPS начинаются с d20.
Для представленных моделей указаны номинальное давление PN16 и рабочая температура от 0 до +60 °C. При повышении температуры допустимое давление снижается, поэтому для точного расчета нужно учитывать коэффициенты производителя.
У муфт FIP, Comer и IPS используется уплотнение EPDM. Для отдельных моделей Pimtas материал кольца необходимо уточнять в технической документации, особенно если по трубопроводу будет перемещаться химическая среда.
Преимущества разборных клеевых муфт PVC-U
Разборные клеевые муфты ценят за следующие преимущества:
- оборудование можно снять, не вырезая приклеенные к трубам части;
- фитинг весит меньше металлического разборного соединения;
- корпус из PVC-U устойчив к коррозии;
- для монтажа не нужен сварочный аппарат — соединение выполняют специальным клеем для НПВХ;
- разъемный узел можно использовать повторно после проверки уплотнения и посадочных поверхностей.
Герметичность соединения зависит не только от качества муфты. Важно правильно подготовить трубы, соблюдать глубину вклеивания и время выдержки, следить за чистотой уплотнения и не допускать нагрузки на собранный узел.
Как выбрать разборную муфту ПВХ?
При выборе разборной муфты учитывают:
- диаметр d, который должен соответствовать наружному диаметру обеих труб;
- рабочее давление и температуру системы;
- совместимость PVC-U, уплотнения, клея и очистителя с рабочей средой;
- длину фитинга и свободное место для доступа к накидной гайке;
- наличие сертификатов и разрешений, необходимых для конкретной среды.
Перед склеиванием трубу обрезают под прямым углом, снимают фаску и очищают поверхности. Клей наносят по инструкции производителя, после чего детали соединяют без вращения и оставляют до полного высыхания. Нельзя использовать накидную гайку, чтобы стянуть трубы, установленные с перекосом.
Условия заказа и доставки
В интернет-магазине «Афинара» можно купить разборные клеевые муфты ПВХ FIP, Comer, IPS и Pimtas. В карточках товаров указаны размеры, давление, рабочая температура, наличие и цена. Для сложных сред специалисты помогут уточнить материал уплотнения и совместимость всех компонентов. Заказы доставляются транспортными компаниями по России, также доступен самовывоз со склада в Москве.
Часто задаваемые вопросы
Чем разборная клеевая муфта отличается от обычной?
Обычная клеевая муфта представляет собой цельный фитинг. Разборная модель дополнена накидной гайкой и уплотнением, поэтому ее можно открыть после остановки и опорожнения системы.
Нужно ли менять уплотнительное кольцо после каждой разборки?
Не обязательно. Кольцо осматривают перед повторной сборкой и заменяют, если оно деформировано, повреждено или потеряло эластичность.
Можно ли разбирать муфту под давлением?
Нет. Сначала нужно перекрыть поток, опорожнить участок и полностью сбросить давление.
Как проверить наличие нужного размера у выбранного бренда?
Посмотрите размерную таблицу нужной серии: набор диаметров у разных производителей может отличаться.
